Zastosowanie toczenia w nowoczesnej obróbce metali – techniki i narzędzia
Toczenie to jedno z najważniejszych i najstarszych procesów obróbczych, które wciąż jest szeroko wykorzystywane w przemyśle metalowym. Jako metoda obróbki skrawaniem, toczenie jest niezastąpione w produkcji części o symetrii obrotowej, takich jak wały, tuleje czy koła zębate. W artykule omówimy zastosowanie toczenia w nowoczesnej obróbce metali, zwracając uwagę na techniki, narzędzia, a także innowacje, które wpływają na jakość i efektywność tej technologii. Przedstawimy również, jakie korzyści może przynieść wykorzystywanie toczenia w różnych branżach przemysłowych.
Co przeczytasz w tym artykule:
- Zrozumienie procesu toczenia i jego zastosowanie
- Kluczowe techniki toczenia i ich praktyczne zastosowania
- Narzędzia wykorzystywane w toczeniu
- Nowoczesne rozwiązania w obróbce metali
- Jak toczenie wpływa na jakość i precyzję produkcji
Spis treści:
- Wstęp – co to jest toczenie?
- Proces toczenia – jak to działa?
- Typy toczenia w nowoczesnej obróbce metali
- Narzędzia do toczenia – rodzaje i ich zastosowanie
- Nowoczesne technologie w toczeniu metali
- Zastosowania toczenia w różnych gałęziach przemysłu
- Podsumowanie i przyszłość toczenia w obróbce metali

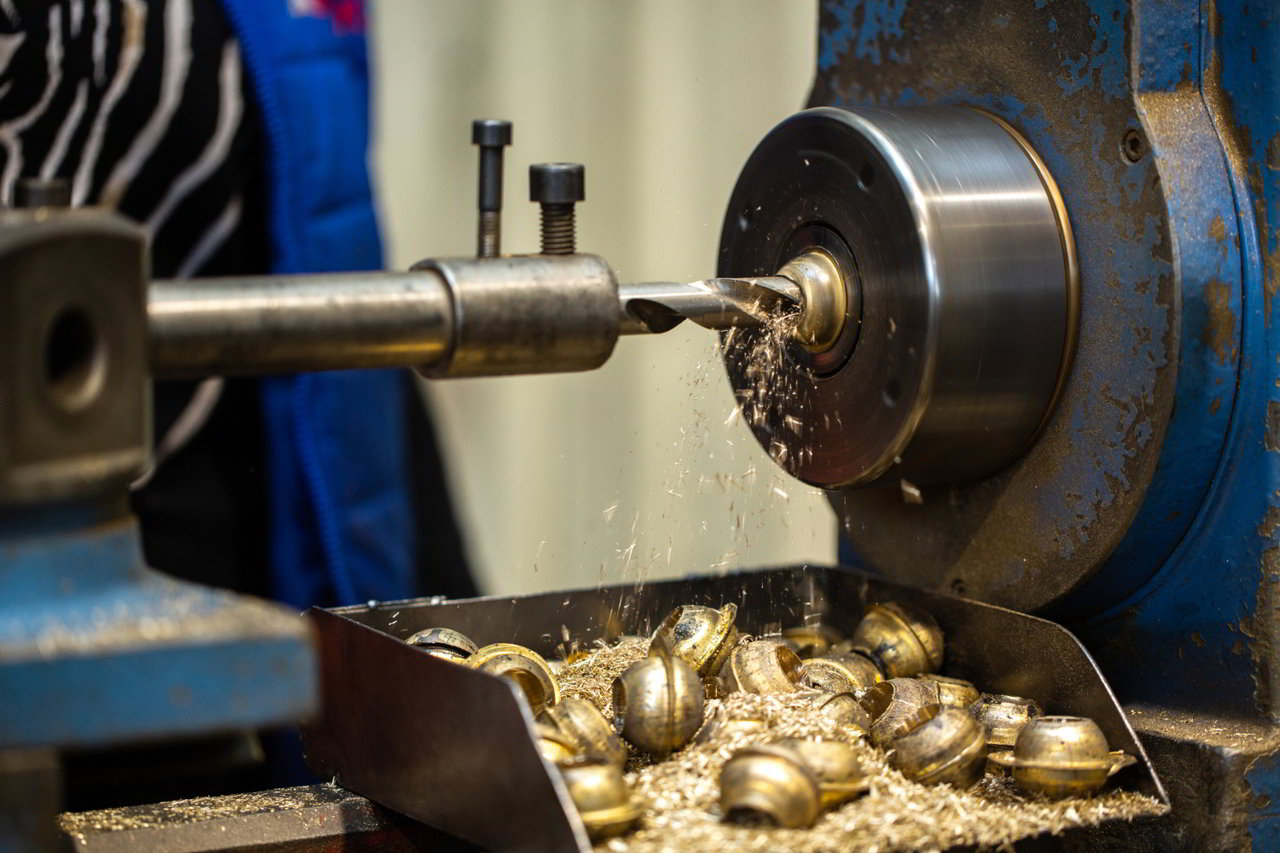

Wstęp – co to jest toczenie?
Toczenie to proces skrawania, w którym narzędzie tnące przemieszcza się wzdłuż obrabianego materiału, który obraca się wokół własnej osi. Głównym celem toczenia jest uzyskanie precyzyjnych kształtów o symetrii obrotowej, jak na przykład wały, rury czy koła. Toczenie jest szeroko wykorzystywane w produkcji części metalowych, gdzie liczy się precyzyjność wymiarów oraz wysoka jakość powierzchni.
Proces toczenia – jak to działa?
Toczenie to proces, który jest realizowany na tokarkach. W procesie tym materiał obrabiany, najczęściej metal, jest zamocowany w uchwycie i obracany wokół swojej osi. Narzędzie tnące, które jest ustawione w odpowiedni sposób, przemieszcza się w kierunku prostopadłym do osi obrotu materiału. W wyniku tego procesu usuwa się nadmiar materiału, formując pożądany kształt.
Wszystko zależy od precyzyjnego ustawienia parametrów toczenia, takich jak:
- Prędkość obrotowa materiału
- Prędkość posuwu narzędzia
- Głębokość skrawania
Dokładne dostosowanie tych parametrów jest kluczowe dla uzyskania wysokiej jakości produktu.
Typy toczenia w nowoczesnej obróbce metali
W nowoczesnej obróbce metali wyróżnia się kilka typów toczenia. Każdy z nich ma swoje unikalne zastosowanie i jest stosowany w zależności od wymagań technicznych i rodzaju obrabianego materiału. Wśród najpopularniejszych typów toczenia wymienia się:
a) Toczenie wzdłużne
Jest to jeden z najczęściej stosowanych rodzajów toczenia, gdzie narzędzie porusza się wzdłuż osi obrotu materiału. Stosuje się je do uzyskiwania prostych powierzchni walcowych.
b) Toczenie poprzeczne
W tym przypadku narzędzie przemieszcza się prostopadle do osi obrotu materiału, co umożliwia uzyskiwanie rowków, gwintów oraz innych kształtów wymagających precyzyjnego cięcia.
c) Toczenie kopiujące
Jest to technika, w której narzędzie skrawające porusza się zgodnie z wcześniej zapisaną ścieżką. Umożliwia to precyzyjne kopiowanie kształtu materiału i jest wykorzystywane w produkcji części o skomplikowanych kształtach.
d) Toczenie wielostanowiskowe
W tym procesie maszyna wykorzystuje wiele narzędzi i stanowisk do obróbki tego samego materiału w jednym cyklu produkcyjnym. Dzięki temu można zaoszczędzić czas i zwiększyć efektywność produkcji.
Narzędzia do toczenia – rodzaje i ich zastosowanie
W toczeniu kluczową rolę odgrywają narzędzia tnące, które muszą być odpowiednio dobrane do rodzaju obrabianego materiału oraz typu toczenia. Do najpopularniejszych narzędzi wykorzystywanych w toczeniu należą:
a) Noże skrawające
Służą do usuwania materiału z obrabianego elementu, nadając mu pożądany kształt. Wykonane są z wysokiej jakości stali narzędziowej lub węglika spiekanego, co zapewnia ich odporność na wysokie temperatury i zużycie.
b) Narzędzia do gwintowania
Wykorzystywane do toczenia gwintów o różnych skokach. Są to precyzyjne narzędzia, które pozwalają na uzyskiwanie gwintów o dużej dokładności.
c) Narzędzia kopiujące
Stosowane w toczeniu kopiującym, umożliwiają odwzorowanie skomplikowanych kształtów i detali na obrabianym materiale.
d) Płytki skrawające
To wymienne elementy, które montuje się na uchwytach narzędzi skrawających. Wykonane są z twardych materiałów, takich jak węglik spiekany, i mają na celu zwiększenie efektywności skrawania oraz przedłużenie żywotności narzędzia.
Nowoczesne technologie w toczeniu metali
Toczenie w nowoczesnej obróbce metali przechodzi znaczną ewolucję dzięki zaawansowanym technologiom. Oto niektóre z nich:
a) Toczenie z zastosowaniem CNC
Maszyny sterowane numerycznie (CNC) pozwalają na precyzyjne kontrolowanie ruchów narzędzia, co umożliwia toczenie o bardzo wysokiej dokładności. Dzięki CNC procesy stają się szybkie, powtarzalne i mniej zależne od doświadczenia operatora.
b) Zastosowanie narzędzi skrawających z powłokami
Nowoczesne narzędzia skrawające często są pokrywane specjalnymi powłokami, które poprawiają ich odporność na zużycie oraz zwiększają wydajność skrawania. Powłoki takie jak TiN (azotek tytanu) czy TiAlN (azotek tytanu i aluminium) pozwalają na obróbkę twardszych materiałów.
c) Toczenie wysokowydajne (HPC)
Jest to technologia, która pozwala na szybkie usuwanie dużych ilości materiału, przy jednoczesnym zachowaniu wysokiej jakości powierzchni. Stosowana jest głównie w produkcji dużych elementów, takich jak korpusy maszyn.
Zastosowania toczenia w różnych gałęziach przemysłu
Toczenie znajduje szerokie zastosowanie w wielu branżach przemysłowych. Oto niektóre z nich:
a) Przemysł motoryzacyjny
Toczenie jest kluczowe w produkcji części do silników, takich jak wały korbowe, tłoki czy pierścienie. Precyzyjne toczenie zapewnia wysoką jakość tych elementów, co ma ogromne znaczenie dla niezawodności i wydajności pojazdów.
b) Przemysł lotniczy
W lotnictwie toczenie wykorzystywane jest do produkcji części silnikowych, które muszą spełniać bardzo wysokie wymagania jakościowe. Precyzyjne toczenie pozwala na uzyskanie elementów o skomplikowanych kształtach, takich jak koła zębate czy elementy układów hydraulicznych.
c) Przemysł maszynowy
Toczenie jest podstawową metodą obróbki części maszynowych, w tym wałów, tulei, kół zębatych i innych precyzyjnych elementów wykorzystywanych w produkcji maszyn przemysłowych.
Podsumowanie i przyszłość toczenia w obróbce metali
Toczenie jest techniką, która ma kluczowe znaczenie w przemyśle metalowym. Dzięki rozwoju technologii CNC, nowych narzędzi skrawających oraz zaawansowanych materiałów, toczenie stało się bardziej precyzyjne, efektywne i uniwersalne. W przyszłości możemy spodziewać się dalszego rozwoju tej technologii, szczególnie w zakresie automatyzacji procesów oraz zastosowania nowych materiałów, co pozwoli na jeszcze lepszą jakość i szybkość produkcji.
FAQ
- Co to jest toczenie? Toczenie to proces obróbki skrawaniem, w którym materiał obraca się wokół własnej osi, a narzędzie tnące usuwa nadmiar materiału, formując pożądany kształt.
- Jakie są rodzaje toczenia? Wyróżnia się toczenie wzdłużne, poprzeczne, kopiujące oraz wielostanowiskowe.
- Jakie narzędzia wykorzystywane są w toczeniu? Do najważniejszych narzędzi należy noże skrawające, narzędzia do gwintowania, narzędzia kopiujące oraz płytki skrawające.
- W jakich branżach stosuje się toczenie? Toczenie znajduje zastosowanie w przemyśle motoryzacyjnym, lotniczym, maszynowym oraz wielu innych gałęziach przemysłu.
- Jakie korzyści przynosi toczenie z zastosowaniem CNC? Maszyny CNC pozwalają na precyzyjne sterowanie procesem toczenia, co zwiększa dokładność, powtarzalność oraz szybkość produkcji.
